ИМ-1 прот. R3 адресный интерфейсный модуль для управления считывателем или кодонаборным устройством.Модуль интерфейсный ИМ-1 прот.R3 предназначен для управления считывателем или кодонаборным устройством. Модуль ИМ-1 прот.R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Модуль ИМ-1 прот.R3 выполняет следующие функции:
- преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
- передача считанного кода в прибор для постановки/снятия охранных зон и управления сценариями системы;
- индикация режимов работы модуля;
- тестирование работоспособности модуля с помощью кнопки «Тест».

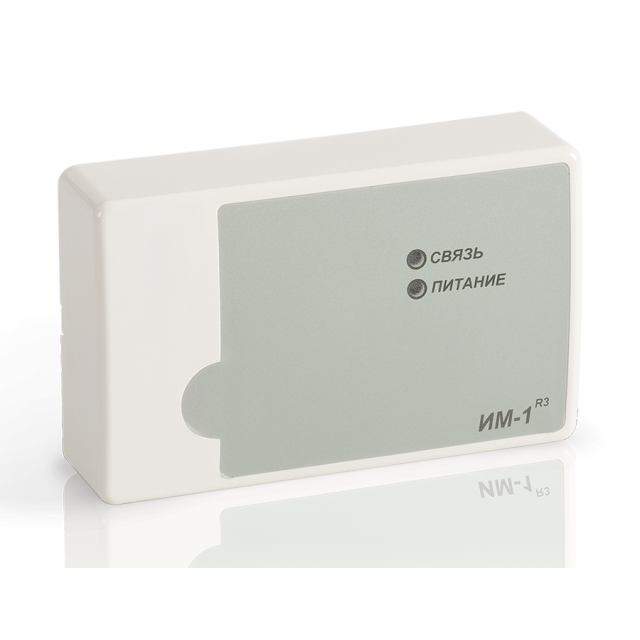

На лицевой панели модуля расположены два светодиода:
- Связь — красный, мигает при наличии обмена по АЛС;
- Питание — зеленый, постоянно горит при наличии питания модуля, погашен при его отсутствии.
Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1 прот.R3):
- Используя разъем RJ-45;
- Обычное подключение с помощью клеммных колодок под винт.
Модуль ИМ-1 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
