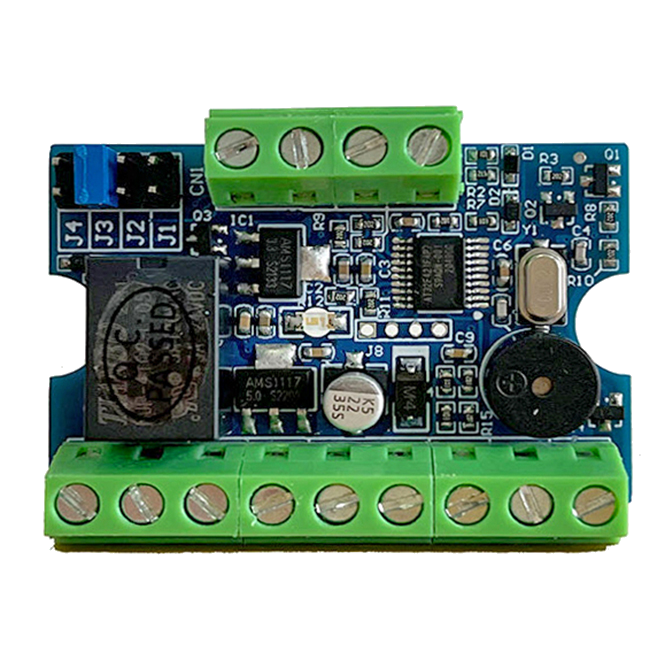

Автономный контроллер iButton ST-SC101

ST-SC101 — автономный контроллер iButton, рассчитан на обслуживание до 1000 пользователей и используется совместно с внешними считывателями. Считыватель устанавливается снаружи, а контроллер внутри охраняемого помещения, за счет чего обеспечивается высокий уровень безопасности. Благодаря наличию двух типов выходов, Wiegand и iButton, ST-SC101 позволяет подключать как считыватели карт практически любых производителей, так и считыватели ключей-таблеток. Для добавления и удаления из памяти контроллера кодов идентификаторов используется мастер-карта или мастер-ключ, при этом он поддерживает удобный режим автоматического запоминания карт.

• Поддержка считывателей с интерфейсом iButton
• Поддержка считывателей Wiegand 26 — 42
• Программирование с помощью мастер-идентификаторов
• 1000 пользователей
• Режимы идентификации: только карта или только iButton
• Импульсный или триггерный режим работы реле замка
• Режим автоматического запоминания карт
• Встроенный зуммер и СИД индикация

Автономный контроллер iButton / Wiegand ST-SC101 позволяет создавать бюджетные однодверные СКУД, способные обслуживать до 1000 человек и выполнять все необходимые функции. Кроме того, этот контроллер можно использовать для контроля доступа в помещения, удаленные от центрального офиса компании (например, склад), куда нецелесообразно или дорого прокладывать кабели от основной системы. Электропитание ST-SC101 получает от источника постоянного тока с напряжением 12 В, а для обеспечения бесперебойной работы СКУД рекомендуется использовать аккумулятор соответствующей емкости.

Применение внешних считывателей: высокий уровень безопасности
В отличие от других подобных устройств марки Smartec, автономный контроллер iButton не имеет встроенного ридера и используется в рамках СКУД только совместно с внешними считывателями, подключаемыми через Wiegand или iButton интерфейс. При этом считыватель устанавливается на дверь снаружи, а контроллер внутри охраняемого помещения, за счет чего обеспечивается более высокий уровень безопасности, нежели при использовании устройств «два в одном».

Совместимость со считывателями Wiegand и iButton
Благодаря наличию Wiegand-входа, этот автономный контроллер позволяет подключать внешние считыватели карт практически любых производителей, причем он поддерживает форматы Wiegand 26 — 42, являющиеся самыми распространенными в подобных системах.

Помимо этого, совместно с контроллером ST-SC101 можно использовать считыватели iButton (или Dallas Touch Memory) стандарта DS1990A. В отличие от считывателей смарт-карт, которые работают бесконтактным способом, чтение информации с электронного ключа-«таблетки» происходит в тот момент, когда он касается контактной площадки считывателя.

Возможность автоматического добавления пользователей
Чтобы добавить в базу данных новые и удалить действующие коды идентификаторов, следует воспользоваться мастер-картой. Она назначается при первом использовании ST-SC101, причем этот контроллер iButton / Wiegand позволяет за один сеанс сконфигурировать сразу две таких карты. При подключении считывателя iButton аналогичным образом назначается мастер-ключ. Отметим также, что автономное устройство поддерживает режим автоматического добавления новых пользователей, во время которого коды всех считанных карт будут добавлены в память контроллера (замок при этом будет разблокироваться каждый раз).

Импульсный или триггерный режим работы реле замка
С помощью специальных перемычек контроллер iButton ST-SC101 позволяет запрограммировать режим работы реле управления замком, который может быть импульсным или триггерным. При работе реле в импульсном режиме, в случае верной идентификации пользователя в СКУД, замок будет открыт в течение заданного промежутка времени (до 127 с). Если реле настроено на режим «триггера», то для запирания разблокированной двери необходимо повторно идентифицироваться. Этот режим удобен, если контроллер обслуживает объект, на котором дверь должна находиться в разблокированном состоянии, например, в рабочие часы.
