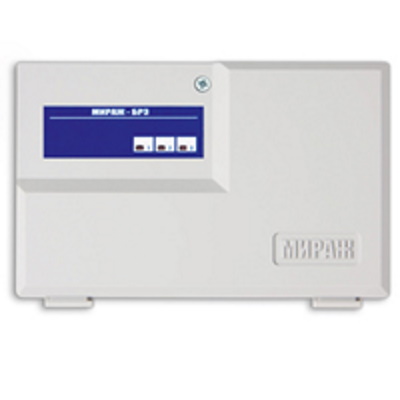

Блок реле Мираж-БР3 представляет собой 3 силовых реле, предназначенных для подключения к выходам типа «открытый коллектор» объектовых контроллеров и панелей расширения. Реле позволяют подключать к объектовому оборудованию сильноточные исполнительные устройства и управлять ими автоматически по различным тактикам или дистанционно вручную.
Блок реле может быть установлен в непосредственной близости от исполнительных устройств, что устраняет необходимость дополнительных силовых проводов. С помощью блока реле Мираж-БР3 осуществляется управление нагрузкой с током коммутации до 5 А, 220 В. Прибор выполнен в отдельном корпусе из ABS-пластика и не требует дополнительного источника питания.
| Силовые реле | |
|
Управление сильноточными исполнительными устройствами через подключение к нормально-разомкнутым или нормально-замкнутым контактам. |
|
|
Коммутация нагрузки при помощи встроенных реле. |
|
|
Различные алгоритмы переключения реле в автоматическом режиме при подключении к выходам управления типа «открытый коллектор» базового контроллера. |
|
|
Дистанционное управление исполнительными реле в ручном режиме при подключении к выходам управления типа «открытый коллектор» базового контроллера. |
|
|
Индикация состояний реле. |
| Количество реле управления | 3 |
| Номинальное напряжение, подаваемое на обмотки реле (контакты К1, К2, К3) | 12 В |
| Максимальный ток коммутации, переменный ток | 5 А |
| Максимальный ток коммутации, постоянный ток | 10 А |
| Максимальное напряжение коммутации, переменный ток | 250 В |
| Максимальное напряжение коммутации, постоянный ток | 30 В |
| Максимальная мощность нагрузки, переменный ток | 1200 ВА |
| Максимальная мощность нагрузки, постоянный ток | 280 ВА |
| Ток потребления при срабатывании одного реле | 0,06 А |
| Габаритные размеры | 140 x 90 x 25 мм |
| Диапазон рабочих температур | от -40 до +55°С |
