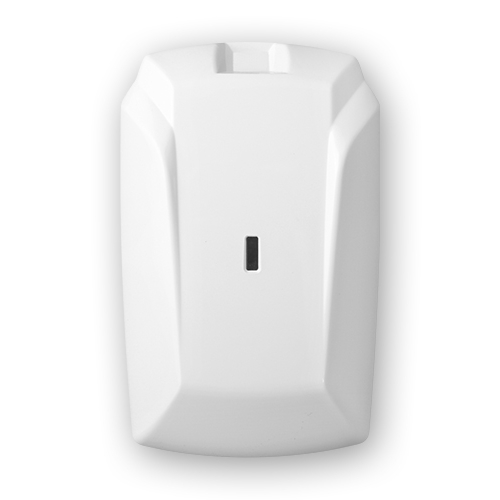

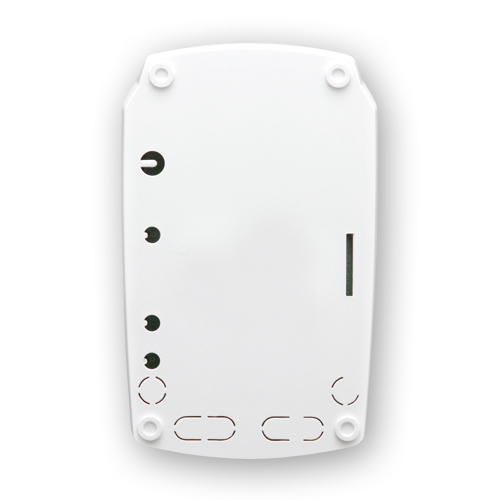

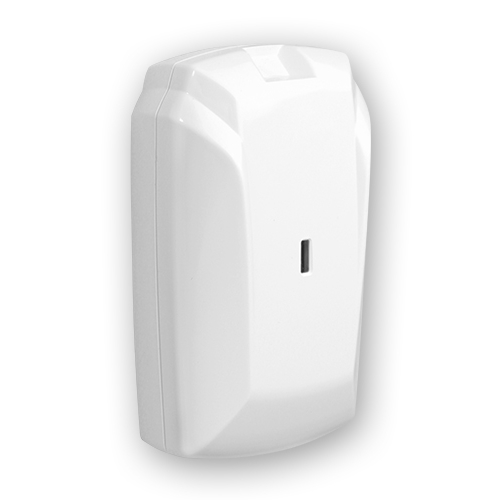

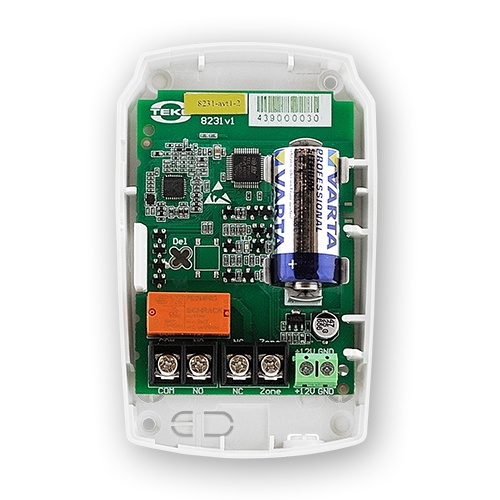

Астра-8231 Блок реле радиоканальный
Особенности
- двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц);
- работа только в модернизированном радиоканале (режиме 2);
- трёхконтактное силовое реле 250 В, 5 А (с возможностью переключения не чаще 1 р/сек);
- вход Zone-GND для контроля охранных и технологических устройств, работающих на размыкание (вход Zone не имеет токового контроля);
- регистрация в радиосети установкой элемента питания или лазерным пультом Астра-942;
- автоматическая установка частотной литеры по радиоканалу при регистрации;
- литий-марганцево-оксидный элемент питания типоразмера CR123 напряжением 3,0 В емкостью до 1,5 А/ч, входит в комплект поставки;
- возможность подключения внешнего питания 12 В (от РИП);
- автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, при отключении обратно на работу от ЭП;
- отключение индикации через 60 мин после включения электропитания с целью экономии емкости ЭП, включение индикации вновь на 60 мин командой «Тест» от лазерного пульта Астра-942;
- измерение и передача по радиоканалу значения остаточной емкости ЭП с отображением в журнале событий ППКУП при достижении значений 30, 20, 10 %;
- не требуется получения разрешений на применение от органов государственной радиочастотной службы
Технические данные
| Напряжение питания: | |
|---|---|
| — от ЭП | от 2,2 до 3,0 В |
| — от РИП DC 12 В | от 10,0 до 15,0 В |
| ток потребления от ЭП, не более: — в дежурном режиме — в режиме радиопередачи |
0,01 мА 58 мА |
| ток потребления от РИП DC, не более: — в дежурном режиме — в режиме радиопередачи |
12 мА 78 мА |
| Параметры радиоканала: | |
|---|---|
| — радиус действия радиоканала на открытой местности, не менее | 300 м |
| — рабочий диапазон частот: — литера 1 — литера 3 |
433,42 МГц 434,42 МГц |
| Параметры реле: | |
|---|---|
| — максимальное напряжение нагрузки, AC, не более | 250 В |
| — максимальное напряжение нагрузки, DC, не более | 30 В |
| — максимальный ток нагрузки, AC/DC, не более | 5 А* |
| * При подключении нагрузки, имеющей большие пусковые токи, необходимо применять ограничительный термистор на ток не более 5 А с номинальным сопротивлением не менее 47 Ом (например, JNR13S500L). | |
| средний срок службы ЭП | 18 мес. |
| порог начала индикации для замены ЭП | 2,5 В |
| порог отключения блока | 2,1 В |
| габаритные размеры | 101х63х32мм |
| Условия эксплуатации: | |
|---|---|
| — температура | от -30 до +55°С |
| — относительная влажность воздуха без конденсации влаги | до 98% при +25°С |
| — степень защиты оболочкой | IP30 |
Информативность
- «выход на дежурный режим»
- «питание норма (при питании от ЭП)»
- «неисправность питания (разряд ЭП)»
- «подключение внешнего питания 12 В»
- «тревога/нарушение входа Zone»
- «поиск сети»
- «нет сети»
- «команда от лазерного пульта»
