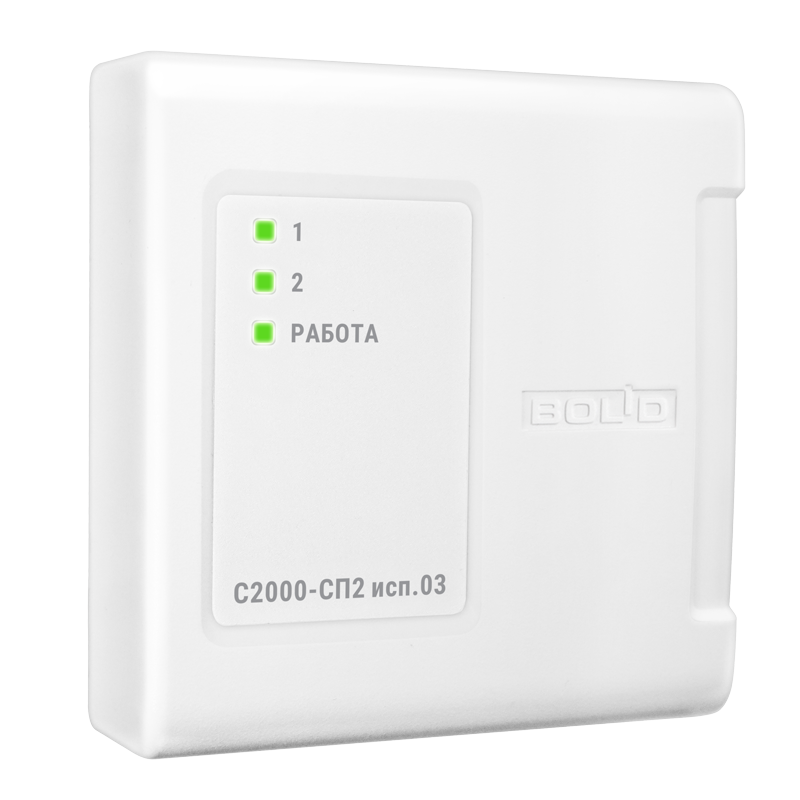

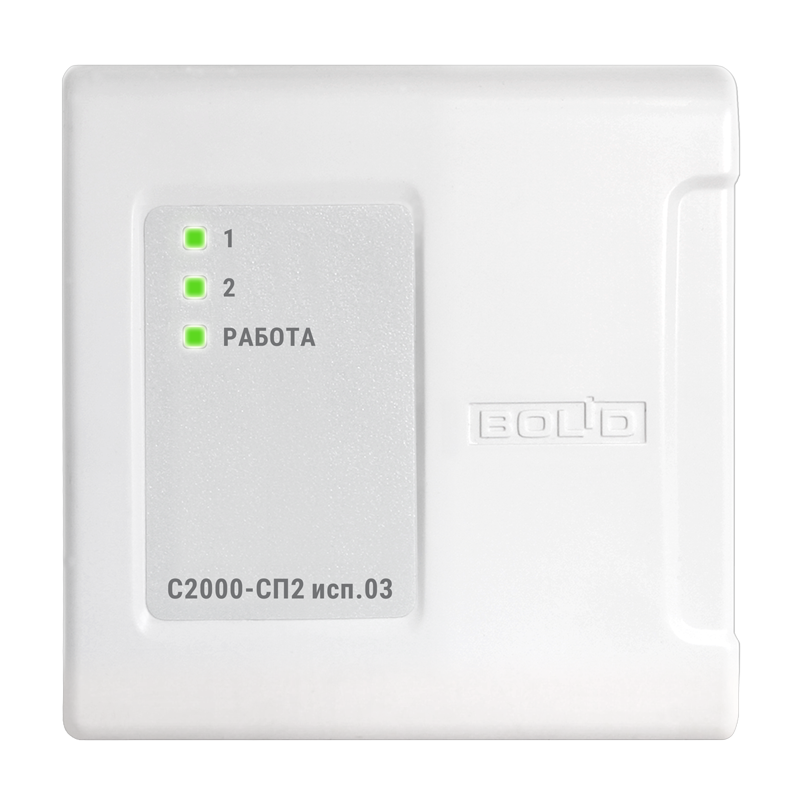

Блок сигнально-пусковой адресный С2000-СП2 исп.03 предназначен для работы в составе систем охранно-пожарной сигнализации, оповещения и управления эвакуацией, пожарной автоматики, а также в системах контроля доступа и видеоконтроля. Применяется с контроллером «С2000-КДЛ» и «С2000-КДЛ-2И».
- Питание приемно-передающей части от двухпроводной линии связи
- Питание исполнительной части от источника постоянного напряжения 12-24 В
- Гальваническая развязка управляемых выходов от ДПЛС
- Независимое управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000″/»С2000М», ППКУП «Сириус» или АРМ «Орион Про»
- Программируемая логика управления реле позволяет управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, видеокамеры и др.)
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Защита от несанкционированного включения исполнительных устройств при неисправностях блока (например, при неправильном подключении или отказе электронных компонентов)
- Контроль вскрытия корпуса
- Световая индикация состояния каждого выхода
- До 64 блоков к «С2000-КДЛ» и «С2000-КДЛ-2И»
- «С2000-СП2 исп. 03» оснащён встроенным изолятором короткого замыкания ДПЛС
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Контролируемые выходы | 2 | |
| Максимальный коммутируемый ток одного реле | 3 А | |
| Коммутируемое напряжение (от источника питания блока) | от 10,2 В до 28,4 В | |
| Максимальный ток контроля исправности цепей | 1,5 мА | |
| Потребляемый ток | от источника питания без учета потребления исполнительных устройств, не более | при напряжении питания 12 В — 60 мА при напряжении питания 24 В — 35 мА |
| от источника питания в дежурном режиме (все выходы выключены), не более | при напряжении питания 12 В — 25 мА при напряжении питания 24 В — 15 мА |
|
| от ДПЛС, не более | 1 мА | |
| Рабочее напряжение: | — исполнительной части | от 10,2 В до 28,4 В |
| — приемно-передающей части | 8…10,2 В ДПЛС | |
| Гальваническая развязка ДПЛС и источника питания силовой части | до 4 кВ | |
| Датчик вскрытия корпуса | микропереключатель | |
| Время технической готовности | не более 15 с | |
| Рабочий диапазон температур | от минус 30 до +55°C | |
| Относительная влажность | до 93% при +40°C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | 102х107х39 мм | |
| Масса | не более 0,2 кг | |
| Средний срок службы | 10 лет | |
| Программирование | программа UProg.exe | |

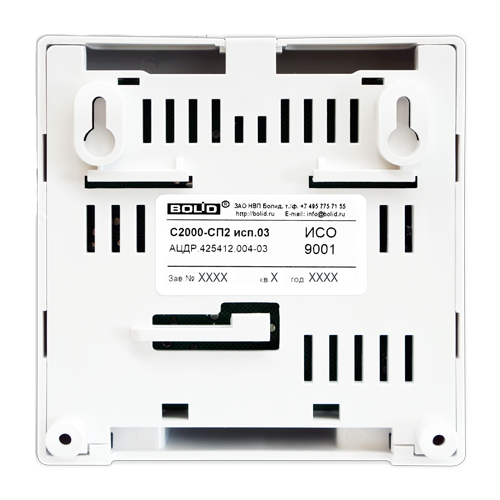

| Тип монтажа | настенный навесной или на DIN-рейку | |
