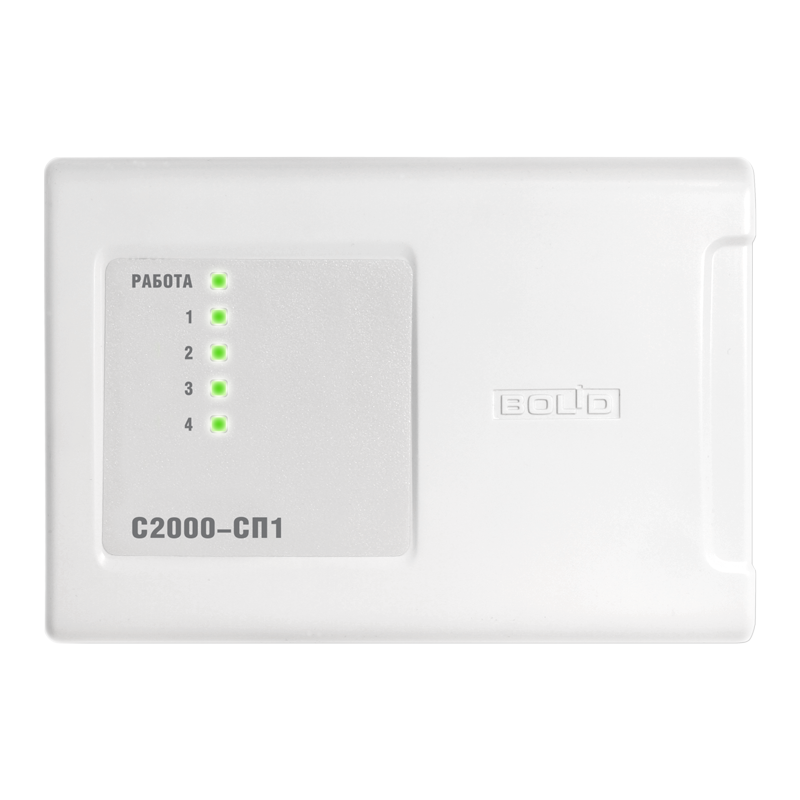

С-2000-СП1, Релейный блок — 4 исполнительных реле с переключающими
контактами. Макс.коммутируемое напряжение 100 В, макс. коммутируемый ток
2 А, макс. коммутируемая мощность 30 Вт. Интерфейс — RS-485. Управление
от пульта «С2000» или ЭВМ
Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель). Предназначен для работы в составе ИСО «Орион» и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.
- Независимое управление каждым из четырех реле по интерфейсу RS-485
- Программируемая логика управления реле позволяет:
- управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
- использовать реле для передачи извещений на пульт централизованного наблюдения
- организовывать взаимодействие с системой видеонаблюдения
- осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт «С2000″/»С2000М» или компьютер при аварии основного компьютера
- Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485
- Световые индикаторы состояния каждого реле
- Мощные выходные реле «С2000-СП1» исп.01 позволяют:
- управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
- управлять силовой автоматикой (вентиляция, дымоудаление и др.)
- Передача сообщений по интерфейсу RS-485 на пульт «С2000″/»С2000М» или АРМ «Орион»/АРМ «Орион Про» (в том числе сообщений «Включение/ выключение реле»)
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | ||
|---|---|---|---|
| Количество выходов | 4 релейных выхода с переключаемыми контактами | ||
| С2000-СП1 | С2000-СП1 исп.01 | ||
| Максимальный коммутируемый ток одного выхода | 2 А | 7А, 10 А кратковременная нагрузка (не более одной минуты с паузой между включениями не менее 20-ти минут) |
|
| Максимальное коммутируемое напряжение | 100 В | ~280 В =125 В |
|
| Максимальная коммутируемая мощность каждого реле | 30 ВА | при постоянном токе, не более 300 Вт, при переменном токе, не более 2500 ВА |
|
| Световая индикация на лицевой панели | 5 светодиодных индикаторов | ||
| Датчик вскрытия корпуса | микропереключатель | ||
| Коммуникационный порт (для работы в ИСО «Орион») | RS-485, протокол Орион | ||
| Питание прибора | От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) |
||
| Напряжение питания | от 10,2 В до 28,4 В постоянного тока | ||
| Ток потребления (без учёта потребления исполнительных устройств), не более | при напряжении питания 12 В | 140 мА | 300 мА |
| при напряжении питания 24 В | 70 мА | 150 мА | |
| Ток потребления в дежурном режиме (все выходы выключены), не более | при напряжении питания 12 В | 20 мА | 20 мА |
| при напряжении питания 24 В | 15 мА | 15 мА | |
| Готовность к работе после включения питания | не более 5 с | ||
| Рабочий диапазон температур | от -30 до +55 °C | ||
| Относительная влажность | до 98% при +25 °C | ||
| Степень защиты корпуса | IР40 | ||
| Габаритные размеры | 156x107x39 мм | 157x107x36 мм | |
| Масса прибора | не более 0,3 кг | ||
| Средний срок службы | 10 лет | ||
| Программирование прибора | Программа UProg.exe | ||
| Подключение к ПК | Через интерфейс RS-485 с помощью преобразователя интерфейсов | ||
| Тип монтажа | Настенный навесной или на DIN-рейку | ||
