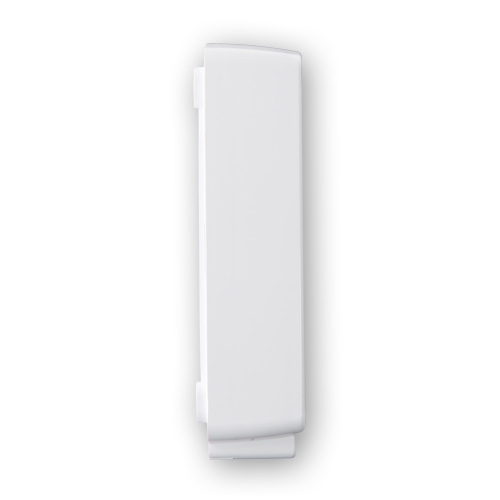

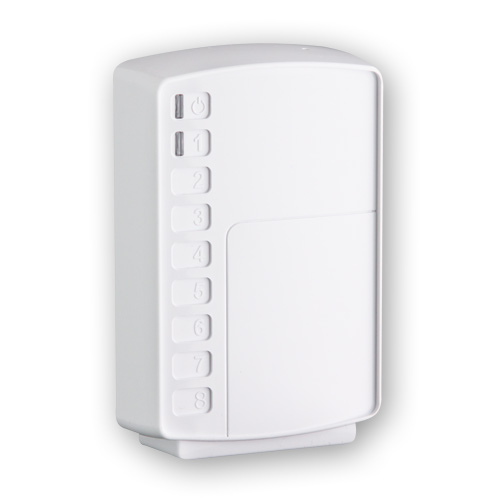

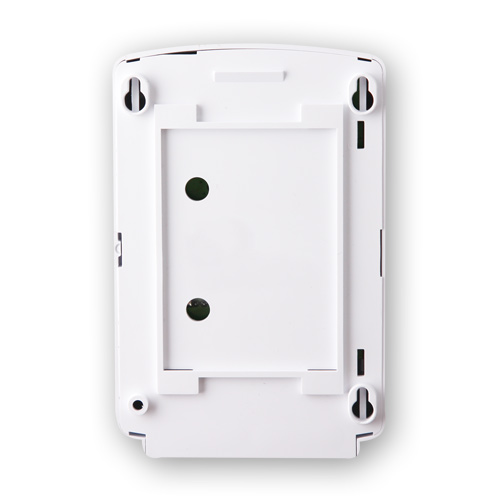

Блок сигнальных реле Астра-824

Астра-824, модуль реле для Астра-712 Pro, Астра-812 Pro и Астра-8945 Pro

Особенности

• 8 сигнальных реле с группами контактов на размыкание;
• выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства (УУ);

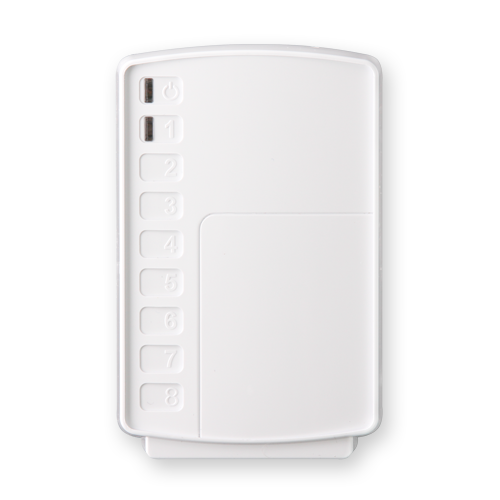

• два светодиодных индикатора:
  — состояния основного и резервного питания,
  — состояние связи с центральным управляющим устройством с учетом собственного вскрытия;
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325.

Основные данные

• цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКУП Астра-812 Pro или РР Астра-РИ-М автономным).
  Основные технические показатели интерфейса:
  — поддержка до 64-х устройств на линии связи со стороны ППКУП,
  — поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
  — скорость в линии 9,6 кбит/с;
• при работе с ППКУП Астра-812 Pro:
  — каждому выходу блока присваивается системный номер при настройке ППКУП Астра-812 Pro;
  — управление выходом обеспечивается при условии его привязки к логическим разделам;
  — поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКУП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
  — при обрыве и коротком замыкании цепей управления выдается извещение нарушение. Адресом источника такого извещения является назначенный системный номер выхода;
  — обработка информации о контролируемых цепях обеспечивается в логических разделах ППКУП типа технологический,
  — блок имеет возможность подключения в кольцевой интерфейс RS-485 ППКУП с использованием изоляторов короткого замыкания «Астра-А ИЛС», при этом скорость в интерфейсе RS-485 в настройках ППКУП устанавливается 38400 бит/c,
  — программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro или программы Pconf-Pro;
• при работе с РР Астра-РИ-М автономным:
  — каждому выходу блока присваивается системный номер при настройке РР;
  — управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
  — программирование выходов производится с помощью программы Pconf-RR.

Инструкция

Технические данные

Информативность

• «питание норма»
• «неисправность основного питания»
• «неисправность резервного питания»
• «неисправность питания»
• «смена ПО»
• «вскрытие»
• «восстановление вскрытия»
• «не зарегистрирован в УУ»
• «интерфейс норма»
• «неисправность интерфейса»
