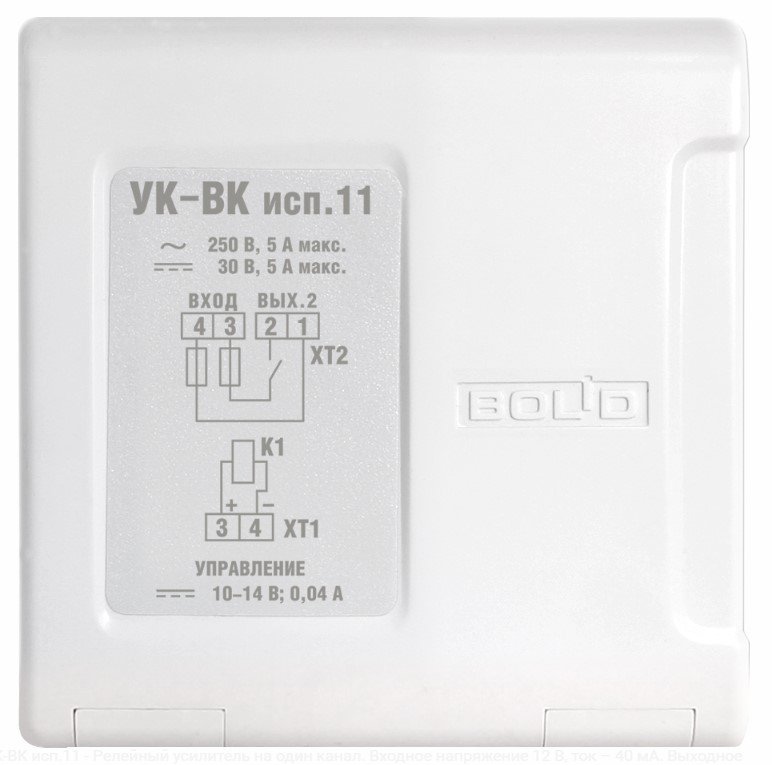

УК-ВК исп.11 Устройство коммутационное 1 реле, контакты на замыкание U-упр.12 В I-упр.40 мА U-коммут. до 250 В I-коммут.до 5 А IP30 t-раб.-30…+50°С 102х107х39 мм. На DIN рейку.
Схема подключения УК-ВК исп.11
- Применяются
- В системах контроля доступа и охранной сигнализации для коммутации исполнительных устройств
- В системах пожарной сигнализации для передачи стартового импульса на приборы пожарные управления
- Варианты исполнений на один или два канала коммутации
- Напряжение управления 12 В или 24 В
- Возможность крепления на DIN-рейку
- Корпус из пластика, не поддерживающего горение (категория V0 по стандарту огнестойкости UL94)
- Электрическая прочность изоляции не менее 3 КВ
Характеристики исполнений УК-ВК:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | КОЛИЧЕСТВО КАНАЛОВ КОММУТАЦИИ | ХАРАКТЕРИСТИКИ КОНТАКТА РЕЛЕ |
|---|---|---|
| УК-ВК исп.10 | 2 | Нормально разомкнутый, на замыкание |
| УК-ВК исп.11 | 1 | |
| УК-ВК исп.12 | 2 | Нормально замкнутый, на переключение |
| УК-ВК исп.13 | 1 | |
| УК-ВК исп.14 | 2 | |
| УК-ВК исп.15 | 1 |
Характеристики исполнительных реле:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | МАКС. КОММУТИРУЕМОЕ НАПРЯЖЕНИЕ*, В | МАКС. КОММУТИРУЕМЫЙ ТОК*, А | ||
|---|---|---|---|---|
| Переменное | Постоянное | Переменный | Постоянный | |
| УК-ВК исп.10 УК-ВК исп.11 |
250 | 30 | 5 | 5 |
| УК-ВК исп.12 УК-ВК исп.13 УК-ВК исп.14 УК-ВК исп.15 |
250 | 30 | 10 | 10 |
Примечание: * — для одного канала
Характеристики управляющего сигнала:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | НАПРЯЖЕНИЕ УПРАВЛЕНИЯ*, В | ТОК УПРАВЛЕНИЯ*, А |
|---|---|---|
| УК-ВК исп.10 | 10-14 | 0,028 0,038 |
| УК-ВК исп.11 | ||
| УК-ВК исп.12 | ||
| УК-ВК исп.13 | ||
| УК-ВК исп.14 | 20 27,6 | 0,014 0,019 |
| УК-ВК исп.15 |
Примечание: * — для одного канала
Тип монтажа: настенный навесной или на DIN-рейку
Габаритные размеры: 102x107x39 мм
Масса: не более 0,2 кг
